Příspěvekod celeron » 08.11.2018 22:34

Vážení, nevíte prosím někdo, jak je to s topením pro diamant?
U vzduchovýho chlazení je mi to jasný, uprostřed mezi bowdenama je tělísko asi o dvojnásobným výkonu než u běžnýho singlu.

diamant vzduch.jpg
diamant vzduch.jpg (15.99 KiB) Zobrazeno 9179 krát

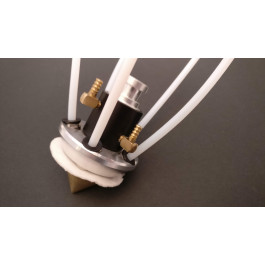

Jak je to ale u vodního chlazení, kde je vidět na místě tělíska vodní chladič? Není topení namotaný třeba z odporovýho drátu potaženýho teflonem mezi diamantem a tou chladící základnou s přívody bowdenů? Napovídá tomu ta omotávka nad diamantem.

diamant voda.jpg
diamant voda.jpg (12.22 KiB) Zobrazeno 9179 krát


Díky
Jirka
  • 0

celeron

Příspěvky: 747
Registrován: 15.03.2015 18:12
Reputation: 0

Re: Diamant

Příspěvekod tomast » 09.11.2018 00:20

Je umístěný úplně stejně.

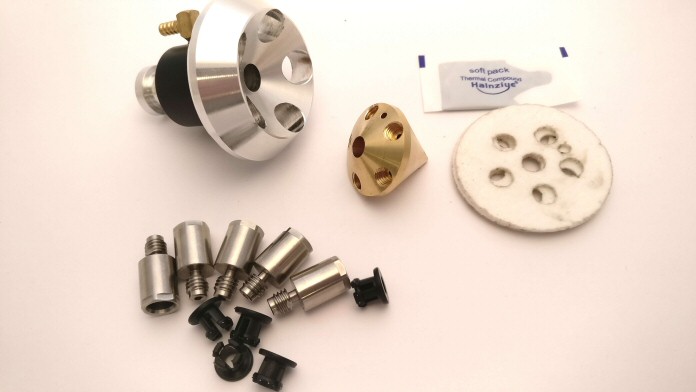

Ten válec je uprostřed dutý na protažení drátů, pod ním není omotávka, ale tepelný oddělovač horké mosazné hlavy od hliníkového chladícího bloku. Pohromadě to drží těch 5 nahoře chlazených "heatbreaků" po stranách kterými prochází struny.
  • 0

tomast

Příspěvky: 436
Images: 1
Registrován: 20.11.2017 21:44
Bydliště: Praha
Reputation: 0

Re: Diamant

Příspěvekod celeron » 10.11.2018 11:58

Aha, dík za info. Stavět to nechci, ale zajímá to kámoše. Jaký jsou u obou řešení pro a proti? Ten rozfuk pod centrálním větrákem je docela složitá věc na namalování a tisk. Voda je jednodušší ale zase ta vodárna a chladírna k tomu...
  • 0

celeron

Příspěvky: 747
Registrován: 15.03.2015 18:12
Reputation: 0

Re: Diamant

Příspěvekod JCHP » 13.11.2018 11:49

Voda nemusí být takový problém jak vypadá - jen pokud je systém otevřený, je potřeba dolévat destilovanou vodu.
Čerpadlo stačí odstředivé, bezkartáčové pro vodotrysk rybičkám, chlazení pasivní.
  • 0

Upravený Kossel Clear s výměnnými hlavami (J-head a celokov s vodním chlazením)
JCHP

Příspěvky: 249
Images: 4
Registrován: 03.09.2014 12:06
Bydliště: NMnMet
Reputation: 0

Re: Diamant

Příspěvekod celeron » 14.11.2018 23:36

A propo, kde se dá ten vodní pětidiamant splašit? Vzduchovej jsem našel ale vodní ne, asi hledám blbě. Zkoušel jsem jak Full Color tak CMYK.
Díky
  • 0

celeron

Příspěvky: 747
Registrován: 15.03.2015 18:12
Reputation: 0

Re: Diamant

Příspěvekod kroxigor » 15.11.2018 04:20

např https://www.reprap.me/diamond-fullcolor ... ooled.html

stačí do google dát: water cooled diamond hotend
  • 0


PrusaSlicer2, Simplify3D, TinkerCAD, FreeCad, OnShape
kroxigor

Příspěvky: 1815
Images: 14
Registrován: 28.03.2015 21:17
Bydliště: Středočesko
Reputation: 20
Asi budeš docela dobrej :D

Re: Diamant

Příspěvekod celeron » 16.11.2018 07:49

Díky, teda žádná láce, za to si někteří u rejžáka koupili skoro celou tiskárnu. :shock:
  • 0

celeron

Příspěvky: 747
Registrován: 15.03.2015 18:12
Reputation: 0
