Vysvětlení složení, funkcí, náhrad

[krtecek]

Mám dotaz, dostal jsem rebela II a totálně se ztrácím v tom co je s nějakou hadičkou, náhradami trysek, kostek atd.

Může mi někdo prosím vysvětlit složení dílů a funkcí a možných náhrad, nenáhrad?

Když to vemu jednoduše, tak je tady komplet
http://obchod.rebelove.org/hotendy-a-tr ... mplet.html

Jestli dobře chápu správně, tak se to skládá z těchto dílů
Větrák a držák větráku - na eshopu není, ale chápu
termistor - http://obchod.rebelove.org/elektronika/ ... eneny.html - jasný měří teplotu v kostce, na kolik se nahřívá tiskový materiál - to je asi záměnné všude možně, pokud se nedodrží hodnota, je třeba upravit ve firmware
topné tělísko - http://obchod.rebelove.org/elektronika/ ... 2v40w.html - chápu, to ot hřeje, je třeba dodržet, aby bylo na 12V a stejné rozměry, aby sedlo v kostce - jelikož nejsou uvedeny rozměry, tak předpokládám, že všichni (třeba průša, čína atd.) používají stejné, je to tak?

A teď se dostáváme k tomu co nejsme schopen nějak pobrat...
chladič - http://obchod.rebelove.org/hotendy-a-tr ... d-v32.html - to je kompatibilní asi jen s rebelem, pruša, E3D atd. mají jinak. Jestli dobře chápu, tak musí být správně tlusté atd. to první kolo nahoře, za které to drží v tiskárně je to tak? Další rozdíl bude asi ten, že tady to bude hladké bez závitu, aby to do toho šel HeatBreak který je na tomto obchodu, bod dále... Co označují nějaké verze 3.0, 3.2 atd. je to záměné?

HeatBreak - http://obchod.rebelove.org/hotendy-a-tr ... d-v32.html a tady jsem už úplně v pytli, jaký je rozdíl mezi celokovem a s hadičkou PTFE? Co je lepší a proč? dělá to na mně dojem, že pro tisk PLA je ta hadička potřeba a pak se dodělává samodomo do toho celokovu, je to tak? Nebo jsem úplně mimo? Tady je třeba řešit průměr tiskové struny (3 vs. 1,75mm) je to tak?

HeatBlock - http://obchod.rebelove.org/hotendy-a-tr ... d-v32.html - to je to co se nahřívá tím topným tělískem a je v tom termistor, co jsem koukal na internet jsou různé rozměry a pokud dobře chápu, tak je důležité mít správný závit, aby to šlo našroubovat na HeatBreak - ale přišlo mi, že to mají vlastně všichni stejné, stejně jako závit trysky, jak to s tím prosím je?

No a nakonec je tryska, to je vcelku jasné, není třeba řešit průměr vlákna (doufám?), ale je třeba řešit délku, závit a výstupní díru....

Chápu ty díly správně? proč nejde použít třeba to E3D, nebo jde? nebo se musí předělat držák celého tohoto bloku dílu? Jak je to s tou hadičkou? Když mám extruder klasicky jako Rebel 32, tzn. nevede hadičkou, tak má někde být, nemá atd.

Prosím o vysvětlení začátečníkovi, trochu jsem se snažil hledat, ale nejsem z toho moc moudrý. Děkuji

[Georrge]

Hotend (tedy chladič, heatbreak, heatblock, držák větráku, větrák a tryska) si firmy navrhují a vyrábí jako komplet, takže proto se tyto komponenty od sebe často liší. Občas se mezi některými verzemi dají komponenty zaměnit (většinou tryska, pak ještě heatblock či heatbreak). Proto bys měl hotend kupovat jako celek, pokud nemáš znalosti na to si ho poskládat z dílů sám.

Další věci (termistor, topné tělísko) většinou bývají univerzální. Jen těch termistorů bývá několik druhů a tak musíš vybrat vhodný pro svůj heatblock. Tyhle dvě věci ale často bývají součástí kompletního hotendu.

Jinak ty díly chápeš vesměs dobře.

[krtecek]

a ještě se zeptám na tu PTFE vložku

http://obchod.rebelove.org/hotendy-a-tr ... mplet.html zde se píše "Pro tisk PLA doporučuji použití breaku s PTFE vložkou."
To znamená, že musím tuto vložku nějak implementovat do toho co bych koupil?

[tom666]

http://obchod.rebelove.org/hotendy-a-trysky/81-hybridni-heatbreak-pro-he-rebelmod-v30-32.html

[Rebel]

Ne, normalne mi napises (nebo do poznamky k objednavce), ze chces slozit/dodat HE s hybridnim breakem a dostanes ho s teflonohou vlozkou. Je tam akorat rozdil v cene 30,-.
Hybridni brak je jinej nez celokov, PTFE do nej neimplementujes.

[Rebel]

Co se tyce kompatibility dilu, tak uz jsem to tu psal nekde nekolikrat. RebelMOD vznikl v dobe, kdy byl asi nejrozsirenejsim HE PEEKovy J-HEAD a drzak je kompatibilni s nim. To ze pak prislo (ne jen) E3D a zmodifikovali holder je vec jina. Kazdopadne E3D jde do Rebelu dat, staci trocha sikovnosti, nebo umet hledat, existuje hned nekolik upravenych extruderu. Provedeni zbytku hotendu je dane vyrobnimi prostredky a v neposledni rade radou testu, kdy se dospelo k nejakym funkcnim tvarum a rozmerum. Zde kazdy vyrobce jde trochu jinym smerem a kombinaci moc nedoporucuji.

[crown]

Asi napis kde bydlis a urcite bude blizko nekdo s funkcnim rebelem, kde bys to mohl okouknout

[krtecek]

to není o tom, že bych to neviděl. Mám doma rebela II, kterého jsem dostal složeného, tak se snažím pochopit jak to přesně funguje abych byl připraven, až nastane problém. Všem děkuji za vysvětlení, začínám v tom mít jasno. jen poslední dotaz, v celokovu nejde tisknout PLA? Pokud vím, mám tam celokov a bez problémů....

[nasranek]

U celokovu je problém když špatně chladíš tak se začne lepit nad tryskou proto je lepší teflonová vložka, ale není to až tak nutné.

[krtecek]

a ještě se zeptám, nenašel jsem nikde technický výkres toho rebeláckého hotendu... něco jako je obrázek tady
https://img.staticbg.com/thumb/water/oa ... 5ced44.jpg - je to pro čísnký klon j-head je něco takového pro rebela? Ideálně komplet - nechci to vyrávbět, na to nemám ani prostředky, ani energii, spíše jakožto technicky vystudovaný člověk mi to hodně napoví jak to vevnitř funguje a zároveň jak jsou dělány držáky atd.

[nasranek]

pokud vím tak takový výkres není volně dostupný a pochybuji že ti ho rebel dá,
a na ten držák ho ani nepotřebuješ stačí ti stl - nebo ještě lépe před zpracovaný formát já mám rád openscad, ale v tom už moc lidí co se rebela týče nedělá (neumí a jsou lenivý si to nakreslit).

Co se stl týče stačí oříznout ve vhodném (tobě známém 3D programu a dokreslit držák pro to co chceš),
např. pokud máš čínu tak verze Rebela RII_v33 už má samostatný pojezd a samostatný extruder a není problém to upravit viz STL:

Pojezd_extruderu_V33_base.stl

(3.54 MiB) Zobrazeno 14985 krát

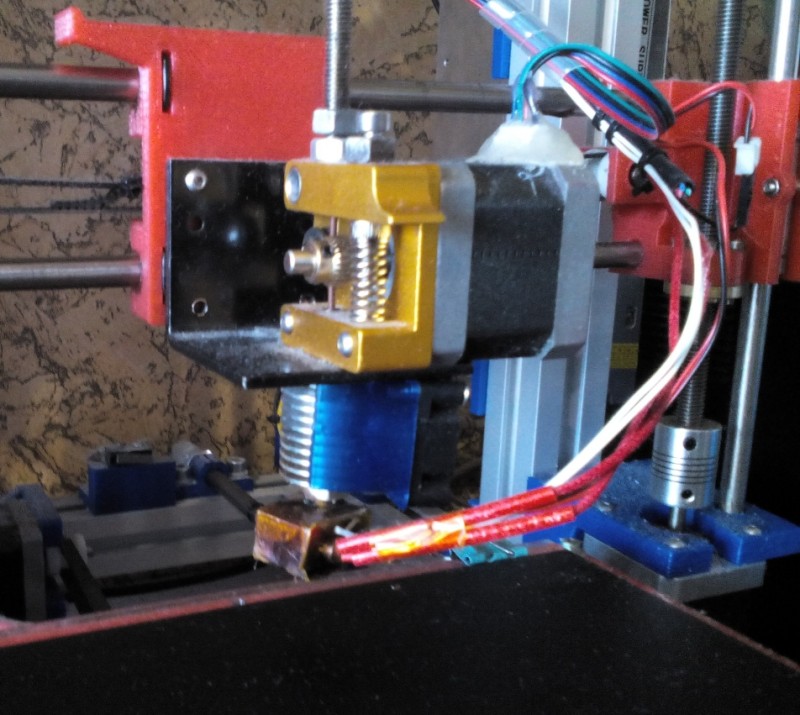

není to moje práce je to tady s fora a k tomuto lehce dokreslíš co chceš např moje zvěrstvo jako je bowden bez bowdenu umístěný na vozíku s motorkem a zavitovkou s teflonem přidělaný chladič no víc řekne obrázek
je to zvěrstvo , ale PLA a TPE 88 tiskne dobře na TPE používám ještě vložku pro lepší vedení filamentu viz 2 STL

nasrankovo zvěrstvo

Vodic_Bowden.stl

Pro Flex

(257.49 KiB) Zobrazeno 14985 krát


[krtecek]

openscad je pro mně TOP od doby co mám tiskárnu kreslím jen v tom, jak jsem psal, technické řešení jsou mi blízká a toto má pro mně smysl - jen ještě musím pochopit šroubovice atd. holt jsem je zatím nepotřeboval, tak jsem se je neučil...

tak jinak, jsou díly na rebela v openscadu? z toho si vše dopočítám... Jde mi to, že mám hodně dílů na průšu, tak to chci zkombinovat, hlavně jeho držák extruderu atd. tak abych věděl ty rozměry - jasně mohu rozebrat rebela a oměřit hotend, ale pak zase složit vytisknout díly, zase rozebrat atd. tak to zkouším takto...

[Rebel]

Neco takoveho urcite je, protoze se to podle toho vyrabi Ale asi to ted nikde uplne dohledatelne neni, i kdyz se tu rozmery resily nekolikrat a vykres nejake predchozi verze tu nekde bude. Kdyz budu mit cas a vzpomenu si, tak to sem nekjaky vykres klidne dam, protoze v provedeni nic az tak magickeho a tajemneho neni Pokud ma nekdo k dispozici soustruh, ruce a funkcni hlavu, udela funkcni hotend v podstate na 1. pokus, neb vsechny zasadni rozmery jsou dohledatelne, tedy i ta cast J-Head holderu. Navic pokud hotend mas, tak nevidim vubec zadny problem.

Co se tyce objeveni nejake skryte funkce, tak ver tomu, ze na zebrovane chlazene "trubce" s tyskou na konci neni zadne velke kouzlo, da se tisknout s ledascim, kdyz clovek chape jak to funguje a odladi si tiskove profily

Kazdopadne obrazek co si poslal je kolon E3D a s J-Head nemam mimo nazvu asi nic spolecneho, ten vypada takto https://reprap.org/wiki/J_Head_Nozzle

PS: Openscad? to opravdu ne, v nem to nemam a nikdy mit nebudu

[krtecek]

PS: Openscad? to opravdu ne, v nem to nemam a nikdy mit nebudu

A v čem to máš? já v podsttě znám jen tinkercad a openscad - čím více poznávám openscad, tím více opouštím tinkercad

[Rebel]

Cubify Design
