Marlin 1.1.6 pro sCUBE - RUMBA BOARD

Marlin 1.1.6 pro sCUBE - RUMBA BOARD

Příspěvekod Rebel » 07.07.2017 10:59

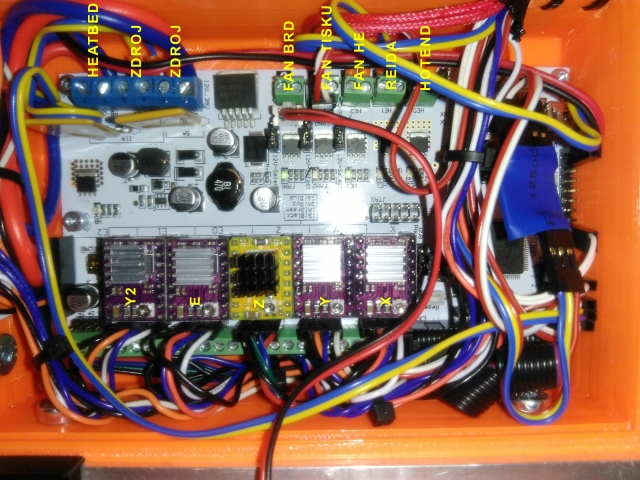

Základní HW info:

RUMBA BOARD
X/Y NEMA17 1.8° GT2 16z DRV8825 3http://www.rebelove.org/viewtopic.php?f=58&t=19702mk
Z NEMA17 1.8°s trapézem 8x8 LV8729_128mk
E NEMA17 1.8° DRV8825 32mk
REIDA
ABL BILINEAR matice 4x4

Dále je nakonfigurován "detektor přítomnosti" filamentu pomocí endstopového mikrospínače, který lze připojit na MAX endstop X

Star g-code s autolevelingem pro slic3r
Kód: Vybrat vše
M107
G28 X
G28 Y
M140 S[first_layer_bed_temperature] ; set bed temp
M190 S[first_layer_bed_temperature] ; wait for bed temp
M104 S185
M109 S185
G28 Z
G29
G1 Z0
M104 S[first_layer_temperature] ; set extruder temp
M109 S[first_layer_temperature] ; wait for extruder temp


End g-code
Kód: Vybrat vše
M104 T0 S0 ; nastaveni teploty hotendu na 0 st.C
M140 S0 ; nastaveni teploty BEDu na 0 st.C
G1 X0 Y190 F4800 ; zaparkovani HE do pozice X 0mm a Y 190mm rychlosti  80mm/s
M400 ; pockani na dojeti pohybovych prikazu G - vyprazdneni bufferu
G4 P2000 ; pauza 2s
M18 ; vypnuti driveru
M106 S255 ; pomocne chlazeni hotendu
G4 P15000 ; pauza 15s
M107 ; vypnuti ventilatoru
M84 ; Stop idle hold




Podrobnosti doplním časem :D
  • 0

Přílohy
sCUBE_Marlin_1.1.6_RUMBA.zip
(950.26 KiB) 805 krát
sCUBE_Marlin_1.1.4_RUMBA.zip
(899.82 KiB) 777 krát
Dan - Rebel ? ;) - http://rebelove.org - Nevyzkoušíš = nevíš - Rebel I-III, Rebel sCUBE, Anycubic i3 MEGA, Anycubic - Kossel Mini, MeCretor2-upravený, Anycubic Photon, RR1, RR400M ! Pro STL přílohy použij čudlík "UMÍSTIT DO PŘÍSPĚVKU" !
Rebel

Příspěvky: 3896
Images: 243
Registrován: 12.08.2013 11:44
Bydliště: HK.......není Hong Kong :D
Reputation: 108
Zasloužil bys asi medajli :) Nebo jsi admin :D

Re: Marlin 1.1.4 pro sCUBE - RUMBA BOARD

Příspěvekod dmachaty » 07.11.2017 15:26

Pro inspiraci pár drobností, které mi zůstaly jinak než verze od Rebela (HE RebelMod 3.2, HB Mk2b, Motory Microcon SX17-1005VLQCEF, Drivery TMC2100 XYE, A4988 Z, Rumba+):

Configuration.h
Kód: Vybrat vše
/* ----> Rychlejší start tiskárny (kratší a větší sledovací okno) */
#define TEMP_RESIDENCY_TIME 10
#define TEMP_HYSTERESIS 5
#define TEMP_WINDOW     2
#define TEMP_BED_RESIDENCY_TIME 10
#define TEMP_BED_HYSTERESIS 5
#define TEMP_BED_WINDOW     2

/* ----> Celokov extruder */
#define HEATER_0_MAXTEMP 300

/* ----> REBEL sCUBE PID 24V 10Cycles 230Deg, Kd increased manually */
#define  DEFAULT_Kp 21.47
#define  DEFAULT_Ki 1.91
#define  DEFAULT_Kd 80

/* ----> Všechny endstopy stejně zapojené */
#define Z_MIN_ENDSTOP_INVERTING false

/* ---->  XYE TMC2100, Z A4988, all MS 16 */
#define DEFAULT_AXIS_STEPS_PER_UNIT   { 100, 100, 400, 131 }

/* ----> TMC2100 stealthChop musí jet pomaleji */
#define DEFAULT_MAX_ACCELERATION      { 600, 600, 50, 1500 }
#define DEFAULT_ACCELERATION          300
#define DEFAULT_RETRACT_ACCELERATION  1500
#define DEFAULT_TRAVEL_ACCELERATION   300

/* ----> Nemám Z sondu */
#define PROBE_MANUALLY

/* ----> HB je od Home pozice posunuta */
#define X_MAX_POS (X_BED_SIZE+30)
#define Y_MAX_POS (Y_BED_SIZE+15)

/* ----> Proč ne.. */
#define PRINTCOUNTER


Configuration_adv.h
Kód: Vybrat vše
/* ----> Nemám rád, když kvůli jednomu fouknutí vypne tiskárna */
#define THERMAL_PROTECTION_HYSTERESIS 10     // Degrees Celsius
#define THERMAL_PROTECTION_BED_HYSTERESIS 6 // Degrees Celsius

/* ----> Větrák elektroniky je hrozně hlučný, ještě budu ubírat */
#define CONTROLLERFAN_SPEED 180        // 255 == full speed

/* ----> Lepší roztočení i pro malé PWM */
#define FAN_KICKSTART_TIME 300

/* ----> Dostal jsem RebelMod v 24V variantě, ale s 12V větrákem, takže posunuto na 12V výstup */
#define E0_AUTO_FAN_PIN 7


Pins_rumba.h
Kód: Vybrat vše
/* ----> FAN pro ofuk vytisku potrebuji na 24V vystupu, 12V vystup pro 12V FAN elektroniky a Hotendu */
//#define HEATER_1_PIN 3
//#define FAN_PIN 7
#define FAN_PIN 3
  • 0

[Rebel sCube] +PETFolie +TMC2100
[Prusa i3 clone] Rozmontovat, mrtvý.
dmachaty

Příspěvky: 72
Registrován: 17.05.2017 09:59
Reputation: 0
