Vrtule pro lod

[Dinous]

Ahoj pánové,
nekreslil někdo vrtuli pro něco podobného?
Kamoš ji při první jízdě urval.

https://www.aliexpress.com/item/1005002179605043.html?spm=a2g0s.9042311.0.0.27424c4dTjr1Qi
Díky

[tomast]

Skoro všechno už někdo někdy kreslil.

Použil bych třeba něco z tohoto:
https://www.thingiverse.com/thing:1778954
https://www.thingiverse.com/thing:1024952
https://www.thingiverse.com/thing:3798401
https://www.thingiverse.com/thing:2137615
https://www.thingiverse.com/thing:2988600
https://www.thingiverse.com/thing:424313
https://www.thingiverse.com/thing:2722454

a dle potřeby nastavil správnou velikost a upravil uchycení na osu.

[Dinous]

Díky, taky jsem něco našel, ale zkusil jsem se zde optat, je zde celkem dost modelářů.
Jedna ta 3 od hora tu jsem taky zkoukl s tím zářezem je nejvíc podobná jen menší.
Já taky zkouším vymodelovat svoji, ale ten tvar jak má mít skutečná vrtule neudělám, já dal profil vytáhnout po šroubovici, ale asi by to mohlo fungovat.
Díky

[pop3dp]

Ahoj, problematika tvého pohonu je raketová věda, možná bych ti uměl poradit jak na to:
1. Někde si najdi model vrtule v 3D CAD, která by ti tak asi mohla vyhovovat.
2. Model vrtule vytiskni na 3D tiskárně.
3. Vytištěný model vrtule nainstaluj a uskutečni test ve vodě.
4. Při testu změř el. proud hned za baterií.
5. Pokud bude el. proud nižší nebo vyšší než očekáváš, tak bude nutné upravit v PC tvar lopatek vrtule (možná i počet lopatek, tvar náboje, ...).
6. Upravit v PC tvar lopatek vrtule ti můžu provést já.
7. Po této úpravě opět postupuj podle bodu 2. až 5.
8. Obdobně postupuj i v případě, že tah vrtule není dostatečný.
9. Nakonec, až budeš spokojený, tak si nechej vrtuli vytisknout z kovu, z velmi odolného plastu apod.

[Dinous]

Ahoj díky za radu,
tak jsem ji nakreslil vytiskl a dal kamošovi na zkoušku, úhel šroubovice je cca 45°což by mělo být pro vrtulový pohon optimální.
Testovací jsem udělal z PLA a nevěřil jsem tomu, že ji v rukách nezlomíme, samozřejmě na finální počítám z Nylonu, ale i to PLA mě mile překvapilo, oproti originálu zcela jinde.
Jen ze srandy sem dám STL, ale až to bude otestované tak sem dám opravdu funkční.

vrtule karel.23.stl

(6.84 MiB) Zobrazeno 14587 krát

[pop3dp]

Myslím si, že tento první tvar lopatek, je možné bohužel považovat za úplně nejhorší, a to z mnoha důvodů. Je tedy předurčen k neúspěchu. Projeví se to při testu nepochybně tím, že změřený el. proud hned za baterií bude velmi vysoký, přitom tah vrtule bude malý. Jinými slovy, vrtule bude mít velmi malou účinnost, nestojí vůbec za to ji testovat ...vývoj vrtule, l. šroubu, oběžného kola, turbíny apod. je raketová věda, kterou ovládá jen hrstka lidí (samozřejmě na světě:-).

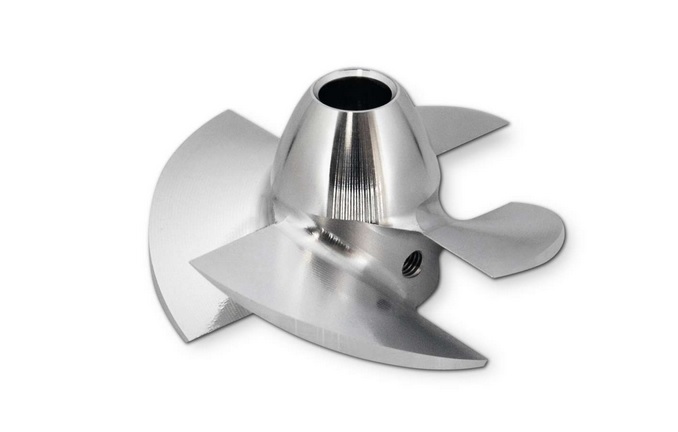

Inspiruj se raději hned zpočátku tímto komerčním výrobkem


Významně se tím tvoje metoda pokus-omyl zkrátí. Tvar lopatek se přecejenom jeví jako důvěryhodnější (oproti tvému výtvoru), i když i ten lze nepochybně dále vylepšovat.

Pochází z podobného pohonného systému, ale nabízený nejnáročnějším spotřebitelům renomovanou německou firmou zde https://www.mhz-watercraft.com/jets/

[tomast]

Optimální úhel závitu závisí na síle motoru a otáčkách, není žádný jediný optimální tvar, musí se to párovat s konkrétním motorem.
Nakreslil bych a vytiskl třeba šrouby s úhlem 15°, 20°, 25°, 30° a zkusil s kterým bude jezdit nejlépe - akcelerace i maximální rychlost.

Ten na obrázku vypadá vhodný pro nějaký vysokootáčkový motor. Což, když koukám na parametry tak asi bude i zmiňovaný motor 540.

[zemciko]

Před nějakým časem jsem na youtube narazil na testování 3D tištěných lodních šroubů a zkoušely i různé materiály. Co si pamatuji tak PLA moc dlouho nevydrželo a jeden materiál jim i přežil testy. Btw. Vrtule jsou snad u na vzduch ne?
Jo a poškození lopatek toho lodního šroubu docela pomáhaly různé kavitace ve vodě v blízkosti šroubu při vysokých otáčkách takže z tohoto pohledu vysoké otáčky tištěnému dílu moc nesvědčily..

[kroxigor]

phpBB [video]

[Dinous]

AHoj,
takže ta první vrtulu tzv. trhala vodu, úhel asi opravdu moc veliky ale až při velkých otáčkách.
Takže jsem nachystal vrtule 25, 30, a 35 tak uvidíme.
Ta oroigoš co tam byla má lopatky strašně tenké, a urval je bordel ve vodě.

[pop3dp]

Vrtule jsou snad u na vzduch ne?

Ano, samozřejmě, vrtule jsou na vzduch. Ale nutit tady autora tématu k tomu, aby nazýval věci pravým jménem, je ztráta času. Ale i v českých zákonech je stanoveno, že nezáleží na tom jak je co napsáno ve smlouvách, v dohodách apod., ale jak je to myšleno.
